[Linux] 내 PC와 같은 대역의 고정 IP 설정 후 putty 접속 시도하기 (NAT와 Bridged의 차이)

CentOS 7 고정 IP 설정하기



1. 리눅스 서버 IP 확인하기

$ ifconfig

ens33: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 192.168.0.XX  netmask 255.255.255.0  broadcast 192.168.0.255
        inet6 fe80::c4f4:fddb:1967:40f9  prefixlen 64  scopeid 0x20<link>
        ether 00:0c:29:87:b8:aa  txqueuelen 1000  (Ethernet)
        RX packets 48793  bytes 3003368 (2.8 MiB)
        RX errors 0  dropped 843  overruns 0  frame 0
        TX packets 279  bytes 33378 (32.5 KiB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0





2. ifcfg-ens33 파일에 들어가서 IP 설정하기

- 나는 192.168.0.XX 로 고정시키기 위해 로컬에 있는 게이트 웨이에 맞춰주었다.

$ vi /etc/sysconfig/network-scripts/ifcfg-ens33

TYPE=Ethernet
PROXY_METHOD=none
BROWSER_ONLY=no
#BOOTPROTO="dhcp" <- 주석 처리

# 설정해야 할 부분
BOOTPROTO=static
IPADDR=192.168.0.131 # 원하는 IP
NETMASK=255.255.255.0
GATEWAY=192.168.0.1 # 원하는 IP에 맞춰 게이트웨이 설정

DEFROUTE=yes
IPV4_FAILURE_FATAL=no
IPV6INIT=yes
IPV6_AUTOCONF=yes
IPV6_DEFROUTE=yes
IPV6_FAILURE_FATAL=no
IPV6_ADDR_GEN_MODE=stable-privacy
NAME=ens33
UUID=3f824262-183c-47ac-ad45-d688a1af2f32
DEVICE=ens33
ONBOOT=yes
PREFIX=24

DNS1=168.126.63.1



3. 네트워크 재시작

$ systemctl restart network



이렇게 IP를 설정하고 putty에 접속하면 연결 오류가 난다.

이유는 NAT로 설정되어있기 때문.



VMware 가상 네트워크 설정 변경하기

1. VMware -> VM -> settings... 클릭

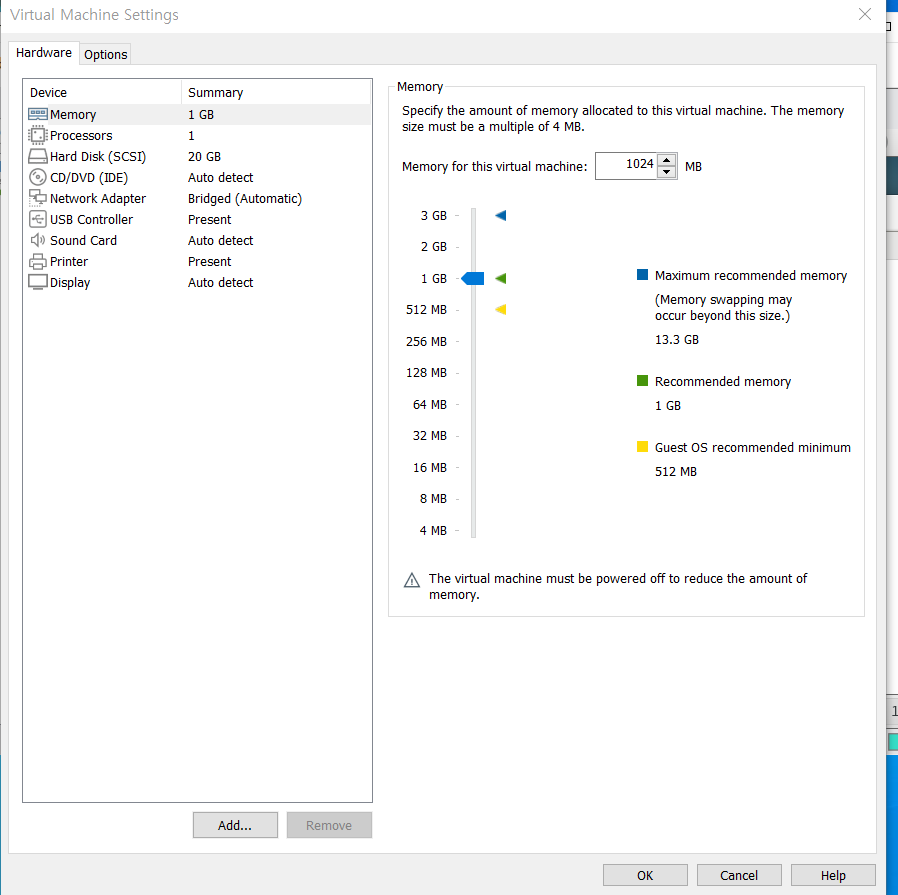

VMware settings 창

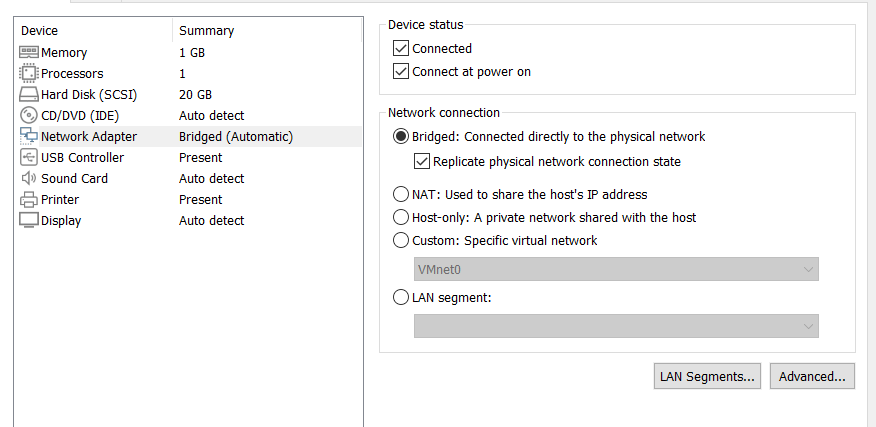

2. 좌측 Network Adapter 클릭 후 Network connection에서 Bridged 클릭



3. 하단의 ok를 누르고 putty를 접속하면 끝.



- putty에 접속하기 전 로컬 pc cmd 창에서 telnet을 이용하여 연결 확인을 할 수 있다.

telnet 192.168.0.131 22

# telnet [IP] [port]





가상 네트워크의 종류

1.Host-only

• 외부와 단절된 내부 네트워크이다.
• 가상머신들 사이에서만 통신이 가능하다.

Host-only의 구조



2. NAT(Network Address Translation)

• Host PC로부터 IP를 할당받는다.
• Host PC는 공유기로부터 IP를 할당받는다.
• Host PC를 통해 외부 네트워크와 통신한다.



DHCP Server :
Dynamic Host Configuration Protocol의 약자로 동적 호스트 설정 통신 규약이다.
IP ADDRESS, NETMASK, GATEWAY 등의 설정을 자동으로 해준다.



NAT의 구조



3.Bridged

• 공유기로부터 IP를 할당받는다.
• Host PC와 동일한 네트워크 대역의 IP를 갖는다.
• 공유기를 통해 외부 네트워크와 통신한다.

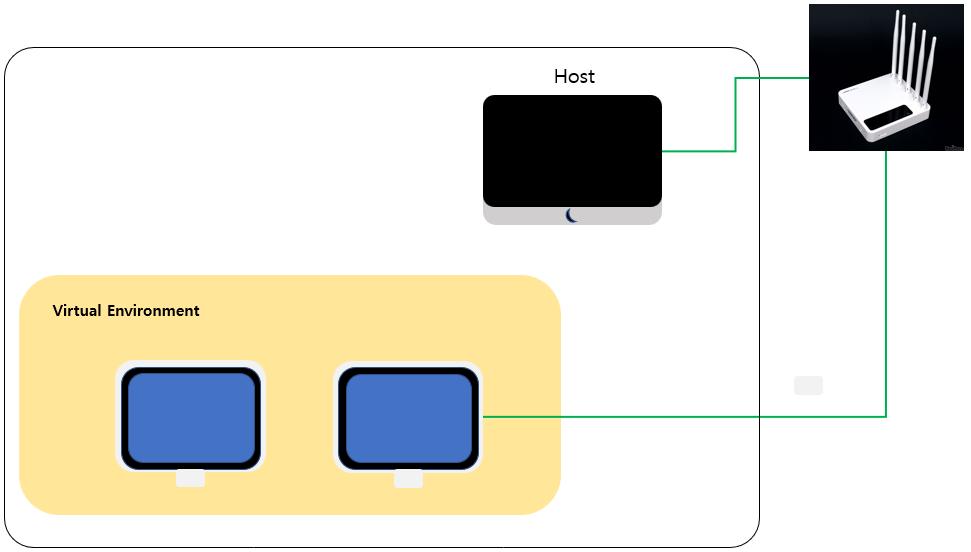

Bridged의 구조



NAT과 Bridged의 차이점

- VM(가상머신)이 IP할당을 어디서 받느냐의 차이이다.
